ساخت عدسی مخزن (Pressure Vessel Head Manufacturing) به فرآیند شکل‌دهی دقیق ورق‌های فلزی (مانند فولاد کربنی یا استنلس استیل) برای تولید بخش‌های انتهایی مخازن تحت فشار گفته می‌شود. هدف اصلی از این فرآیند، تولید قطعه‌ای است که بتواند تنش‌های مکانیکی شدید، دما و فشار عملیاتی را تحمل کرده و مانع از نشتی یا تغییر فرم مخزن شود. انتخاب روش تولید مناسب از استامپینگ و اسپینینگ تا رولینگ بسته به ابعاد، ضخامت ورق و استانداردهای طراحی مخزن انجام می‌شود. در این راهنما، با متریال، تکنیک‌های ساخت و نکات فنی کلیدی برای تولید یک عدسی استاندارد آشنا خواهید شد.
ساخت عدسی مخزن؛ شکل‌دهی ورق برای تحمل فشار بالا
ساخت عدسی مخزن به فرآیند شکل‌دهی ورق فلزی برای تولید بخش انتهایی مخازن گفته می‌شود؛ بخشی که باید فشار داخلی و تنش‌های مکانیکی را تحمل کند. این قطعه در مخازن تحت فشار نقش بسیار مهمی دارد و کیفیت ساخت آن می‌تواند مستقیماً بر ایمنی کل مخزن تأثیر بگذارد. در بسیاری از پروژه‌های صنعتی، عدسی یکی از نقاط حساس سازه محسوب می‌شود. اگر این بخش به‌درستی طراحی و تولید نشود، احتمال تغییر شکل، نشتی یا حتی آسیب به مخزن افزایش پیدا می‌کند.
اگر می‌خواهید با ویژگی‌ها و کاربردهای این قطعه بیشتر آشنا شوید، می‌توانید صفحه عدسی مخزن را نیز مطالعه کنید.

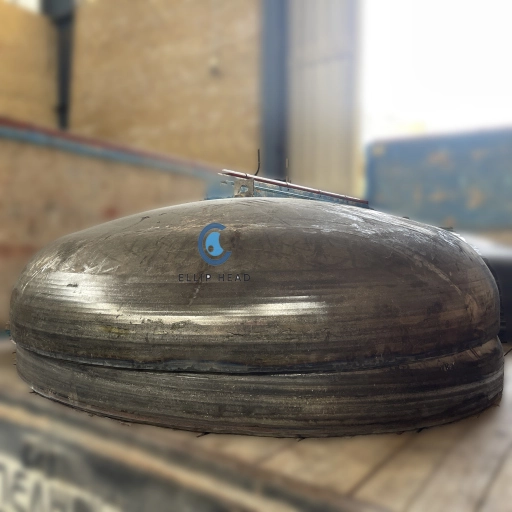

متریال مناسب ساخت عدسی مخزن؛ فولاد کربنی یا استنلس استیل
انتخاب متریال در ساخت عدسی مخزن معمولاً بین فولاد کربنی و فولاد ضدزنگ انجام می‌شود و این انتخاب به شرایط کاری مخزن بستگی دارد. فولاد کربنی به دلیل قیمت مناسب، دسترسی بالا و شکل‌پذیری مناسب یکی از متداول‌ترین گزینه‌ها در صنایع مختلف است. این متریال برای بسیاری از مخازن صنعتی گزینه اقتصادی محسوب می‌شود، هرچند در محیط‌های خورنده ممکن است نیاز به پوشش محافظ داشته باشد. در مقابل، فولاد ضدزنگ مقاومت بسیار بالایی در برابر خوردگی دارد و برای صنایع غذایی، دارویی و شیمیایی انتخاب مناسب‌تری است. هرچند هزینه اولیه آن بیشتر است، اما در بسیاری از کاربردها به دلیل دوام بالا در بلندمدت مقرون‌به‌صرفه خواهد بود.
روش‌های ساخت عدسی مخزن؛ استامپینگ، اسپینینگ و رولینگ
در ساخت عدسی مخزن از روش‌های مختلفی استفاده می‌شود که مهم‌ترین آن‌ها استامپینگ، اسپینینگ و رولینگ هستند. هر روش بسته به ضخامت ورق، قطر عدسی و تیراژ تولید انتخاب می‌شود. استامپینگ بیشتر در تولید انبوه استفاده می‌شود و سرعت بالایی دارد. اسپینینگ برای عدسی‌های بزرگ یا سفارشی کاربرد بیشتری دارد و امکان کنترل دقیق‌تر فرم قطعه را فراهم می‌کند. رولینگ نیز برای ضخامت‌های متوسط و پروژه‌های صنعتی متداول کاربرد دارد. انتخاب روش تولید مناسب می‌تواند تأثیر زیادی در کیفیت نهایی و هزینه ساخت عدسی مخزن داشته باشد.
استامپینگ؛ سریع‌ترین روش ساخت عدسی مخزن
استامپینگ یکی از سریع‌ترین روش‌های ساخت عدسی مخزن است و بیشتر برای تولید عدسی‌های استاندارد در تیراژ بالا استفاده می‌شود. در این روش، ورق فلزی بین قالب‌های مخصوص قرار می‌گیرد و با فشار زیاد پرس به شکل عدسی تبدیل می‌شود. سرعت تولید بالا و یکنواختی در محصول نهایی از مهم‌ترین مزایای این روش است. با این حال، این روش برای عدسی‌های ضخیم یا طرح‌های خاص محدودیت دارد. به همین دلیل در پروژه‌های سفارشی معمولاً روش‌های دیگر ترجیح داده می‌شوند.
رولینگ؛ روش اقتصادی برای عدسی‌های صنعتی
رولینگ در ساخت عدسی مخزن روشی اقتصادی و قابل کنترل برای تولید عدسی‌های با ضخامت متوسط است. در این روش، ورق فلزی از میان غلتک‌های مخصوص عبور می‌کند و به‌تدریج شکل موردنظر را به دست می‌آورد. این فرآیند نسبتاً ساده است و برای بسیاری از پروژه‌های صنعتی کاربرد دارد. با این حال، رولینگ برای ایجاد انحناهای پیچیده محدودیت دارد و گاهی به عملیات تکمیلی نیاز پیدا می‌کند. با وجود این، در بسیاری از پروژه‌ها تعادل خوبی بین هزینه و کیفیت ایجاد می‌کند.

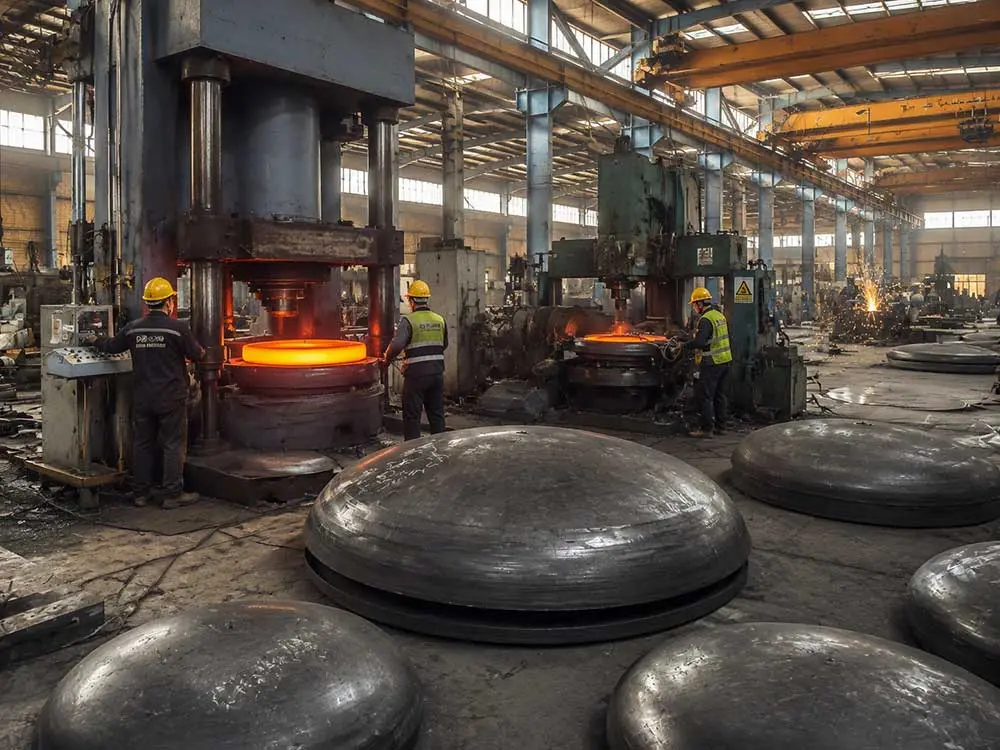

کنترل کیفیت ساخت عدسی مخزن؛ بررسی ابعاد و یکنواختی سطح
کنترل کیفیت در ساخت عدسی مخزن شامل بررسی ابعاد، یکنواختی ضخامت، کیفیت سطح و نبود ترک یا تغییر شکل در قطعه است. در پروژه‌های صنعتی، عدسی باید از نظر فرم هندسی، قطر و ضخامت دقیقاً مطابق استانداردهای طراحی باشد. در برخی موارد نیز از آزمون‌های غیرمخرب برای بررسی کیفیت قطعه استفاده می‌شود. کنترل دقیق این مرحله باعث می‌شود عدسی قبل از نصب، از نظر مقاومت و ایمنی کاملاً قابل اعتماد باشد.
قیمت ساخت عدسی مخزن؛ وابسته به متریال و ضخامت
قیمت ساخت عدسی مخزن به عواملی مانند جنس ورق، ضخامت، قطر عدسی و روش تولید بستگی دارد. به طور معمول، فولاد کربنی گزینه اقتصادی‌تری نسبت به فولاد ضدزنگ یا آلیاژهای خاص محسوب می‌شود. همچنین روش‌های تولید نیز می‌توانند بر هزینه نهایی تأثیر بگذارند. هرچه ابعاد عدسی بزرگ‌تر یا ضخامت ورق بیشتر باشد، هزینه تولید نیز افزایش پیدا می‌کند. به همین دلیل برای برآورد دقیق قیمت باید مشخصات فنی عدسی به طور کامل مشخص شود.
جمع‌بندی؛ ساخت عدسی مخزن با انتخاب درست متریال و روش تولید
ساخت عدسی مخزن زمانی کیفیت مطلوبی خواهد داشت که متریال مناسب، روش تولید صحیح و کنترل کیفیت دقیق به‌صورت هم‌زمان در نظر گرفته شوند. روش‌هایی مانند استامپینگ، اسپینینگ و رولینگ هرکدام برای شرایط خاصی مناسب هستند و انتخاب آن‌ها باید بر اساس مشخصات فنی پروژه انجام شود. توجه به این نکات باعث می‌شود مخزن نهایی عملکرد ایمن‌تر و عمر مفید بیشتری داشته باشد. اگر می‌خواهید دقیق‌تر بدانید که چرا طراحی و فرم عدسی در تحمل فشار اهمیت دارد، پیشنهاد می‌کنیم مقاله «چرا اشکال عدسی مخزن در تحمل فشار اهمیت دارد؟» را نیز مطالعه کنید. این مقاله به بررسی تأثیر شکل هندسی عدسی در مقاومت مخازن تحت فشار می‌پردازد و دید فنی کامل‌تری در اختیار شما قرار می‌دهد.
سوالات متداول (FAQ) درباره ساخت عدسی مخزن
۱. تفاوت اصلی عدسی مخزن (Head) با درپوش‌های معمولی چیست؟
برخلاف درپوش‌های معمولی، به شکلی مهندسی شده (معمولاً نیم‌کره، بیضوی یا توریسفریکال) طراحی می‌شود تا بتواند فشار داخلی سیال را به‌طور یکنواخت توزیع کند. این طراحی خاص باعث می‌شود مخزن در برابر ترکیدگی یا تغییر شکل تحت فشار شدید، ایمنی بالایی داشته باشد.
۲. کدام روش تولید (استامپینگ یا اسپینینگ) برای پروژه من مناسب‌تر است؟
انتخاب روش به تیراژ، قطر و ضخامت ورق بستگی دارد. اگر برای تولید انبوه (تیراژ بالا) به قطعات استاندارد نیاز دارید، استامپینگ به دلیل سرعت بالا گزینه‌ی اقتصادی‌تری است. اما اگر پروژه‌ای با ابعاد بزرگ، ضخامت بالا یا طراحی خاص و سفارشی دارید، اسپینینگ دقت و کیفیت بسیار بهتری ارائه می‌دهد.
۳. آیا متریال عدسی باید دقیقاً با بدنه مخزن یکی باشد؟
بله، طبق استانداردهای ساخت مخازن تحت فشار (مانند ASME)، متریال عدسی باید از نظر خواص مکانیکی، نرخ انبساط حرارتی و مقاومت به خوردگی با متریال بدنه مخزن همخوانی کامل داشته باشد. جوشکاری متریال‌های غیرهمسان می‌تواند باعث ایجاد تنش‌های حرارتی شدید و خرابی زودرس در محل اتصال شود.
۴. مهم‌ترین استانداردها در ساخت عدسی مخزن کدامند؟
معتبرترین استاندارد جهانی برای ساخت عدسی‌های مخزن، استاندارد ASME Section VIII است که الزامات دقیق طراحی، متریال، روش‌های تولید و تست‌های غیرمخرب (NDT) را تعیین می‌کند. رعایت این استانداردها برای تضمین ایمنی مخزن در شرایط کاری پرفشار الزامی است.
۵. زمان تحویل معمولاً چقدر است؟
زمان تولید عدسی به پیچیدگیی فرم (انحنا)، ضخامت ورق و دسترسی به متریال اولیه بستگی دارد. در پروژه‌های عمومی، فرآیند ساخت سریع‌تر است، اما عدسی‌های سفارشی که نیاز به قالب‌گیری خاص یا ماشین‌کاری دقیق دارند، زمان بیشتری برای طراحی و ساخت نیاز خواهند داشت.
