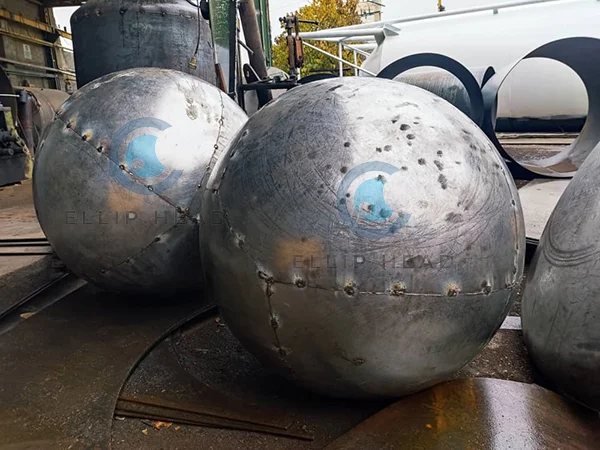

عدسی کروی یا نیم‌کروی (Hemispherical Head)
عدسی کروی یا نیم‌کروی (Hemispherical Head) یکی از مقاوم‌ترین انواع عدسی مخازن تحت فشار محسوب می‌شود. طراحی نیم‌کروی این قطعه باعث می‌شود فشار داخلی سیال به صورت کاملاً یکنواخت در سطح عدسی توزیع شود. به همین دلیل برای تحمل فشار یکسان، عدسی‌های کروی نسبت به بسیاری از انواع دیگر عدسی‌ها به ضخامت کمتری نیاز دارند.
به دلیل همین ویژگی مهندسی، عدسی نیم‌کروی در تجهیزاتی استفاده می‌شود که فشار کاری بالا و ضریب ایمنی زیاد اهمیت دارد. توزیع مناسب تنش در سطح این عدسی باعث کاهش تمرکز تنش در نقاط حساس شده و طول عمر مخزن یا تجهیز صنعتی را افزایش می‌دهد.
در پروژه‌های صنعتی بزرگ، زمانی که فشار طراحی مخزن بالا باشد، استفاده از عدسی‌های کروی یکی از مطمئن‌ترین گزینه‌ها در طراحی مخازن تحت فشار محسوب می‌شود.
| مشخصات فنی عدسی کروی (Hemispherical Head) | |
|---|---|
| نوع عدسی | عدسی کروی / نیم‌کروی |
| کاربرد اصلی | مخازن تحت فشار صنعتی |
| میزان تحمل فشار | بالاترین مقاومت در بین انواع عدسی |
| فرم هندسی | نیم‌کره با توزیع یکنواخت تنش |
| متریال رایج | A516 Gr 60 / Gr 70 ، ST52 ، فولاد آلیاژی |
| روش تولید | فرم‌دهی صنعتی و جوشکاری قطعات در ابعاد بزرگ |
| کنترل کیفیت | کنترل ضخامت، تست ابعادی و بازرسی جوش |
| قابلیت تولید | ابعاد و ضخامت سفارشی بر اساس فشار کاری |
نحوه ساخت عدسی کروی (Hemispherical Head)
ساخت عدسی نیم‌کروی بسته به قطر، ضخامت ورق و ابعاد مخزن می‌تواند به روش‌های مختلفی انجام شود. در ابتدا ورق فولادی مناسب با توجه به فشار طراحی و شرایط کاری انتخاب شده و برش داده می‌شود.
در مرحله بعد، ورق توسط تجهیزات فرم‌دهی و دستگاه‌های صنعتی به شکل کروی تبدیل می‌شود. در قطرهای کوچک‌تر، امکان تولید عدسی به صورت یکپارچه وجود دارد؛ اما در قطرهای بزرگ صنعتی معمولاً عدسی از چند قطعه یا سگمنت ساخته می‌شود و سپس این قطعات با جوشکاری صنعتی به یکدیگر متصل می‌شوند تا شکل نیم‌کروی کامل ایجاد شود.
پس از فرم‌دهی، عملیات تکمیلی مانند کنترل ابعادی، تست ضخامت، بازرسی سطحی و بررسی کیفیت جوش‌ها انجام می‌شود تا عدسی مطابق با استانداردهای مخازن تحت فشار آماده نصب روی بدنه مخزن گردد.
این فرآیند باعث می‌شود عدسی تولید شده از نظر استحکام، ایمنی و کیفیت جوشکاری برای استفاده در تجهیزات صنعتی کاملاً مناسب باشد.
عدسی‌های نیم‌کروی به دلیل مقاومت بالا در برابر فشار در تجهیزات صنعتی مختلف استفاده می‌شوند، از جمله:
- مخازن تحت فشار در صنایع نفت، گاز و پتروشیمی
- مخازن ذخیره سیالات و گازهای فشرده
- بالمیلها در صنایع معدنی و سیمان
- راکتورهای تحت فشار در صنایع شیمیایی
- مخازن صنعتی با فشار کاری بالا
انتخاب متریال در ساخت عدسی کروی به فشار کاری، دمای عملیاتی و شرایط استفاده بستگی دارد. متریالهای رایج شامل موارد زیر هستند:
- ورقهای آلیاژی مخصوص مخازن تحت فشار مانند A516 Gr 60 و A516 Gr 70
- فولادهای کربنی صنعتی مانند ST37 و ST52
- فولادهای آلیاژی مخصوص کاربردهای صنعتی و فشار بالا
این ورقها پس از برش و آمادهسازی، توسط فرآیندهای فرم‌دهی صنعتی به شکل نیم‌کروی تبدیل می‌شوند.
استفاده از عدسی نیم‌کروی در مخازن تحت فشار مزایای مهمی دارد:
- بیشترین مقاومت در برابر فشار داخلی
- توزیع یکنواخت تنش در سطح عدسی
- نیاز به ضخامت کمتر نسبت به سایر انواع عدسی
- افزایش ایمنی مخازن تحت فشار
- کاهش احتمال تغییر شکل یا ترک در فشارهای بالا
سوالات متداول شما در باره عدسی کروی یا نیم کروی
عدسی نیم‌کروی به دلیل توزیع یکنواخت تنش، بهترین گزینه برای مخازن با فشار کاری بالا محسوب می‌شود و در تجهیزات تحت فشار سنگین استفاده می‌شود.
به دلیل فرم کاملاً کروی، تنش‌های ناشی از فشار داخلی در تمام سطح به‌صورت یکنواخت پخش می‌شوند و تمرکز تنش در نقاط خاص ایجاد نمی‌شود.
بله، برای تحمل فشار یکسان، عدسی نیم‌کروی نسبت به عدسی الپتیکال یا لبه‌دار معمولاً به ضخامت کمتری نیاز دارد.
در صنایع نفت و گاز، پتروشیمی، راکتورهای تحت فشار، مخازن ذخیره گاز و تجهیزات صنعتی با فشار بالا استفاده می‌شود.
بله، در الیپ هد در قطرهای بالا عدسی به صورت چند تکه تولید شده و پس از جوشکاری صنعتی مونتاژ می‌شود.
عدسی کروی به دلیل شکل نیم‌کروی خود تنش و فشار داخلی را به صورت کاملاً یکنواخت توزیع می‌کند و به همین دلیل مقاومت بالاتری در برابر فشار دارد. با این حال، ساخت آن پیچیده‌تر و هزینه تولید آن بیشتر است. در مقابل، عدسی الپتیکال به دلیل طراحی بیضوی و فرآیند تولید ساده‌تر، برای آشنایی بیشتر با ویژگی‌ها و کاربردهای آن، صفحه عدسی الپتیکال را ببینید.
