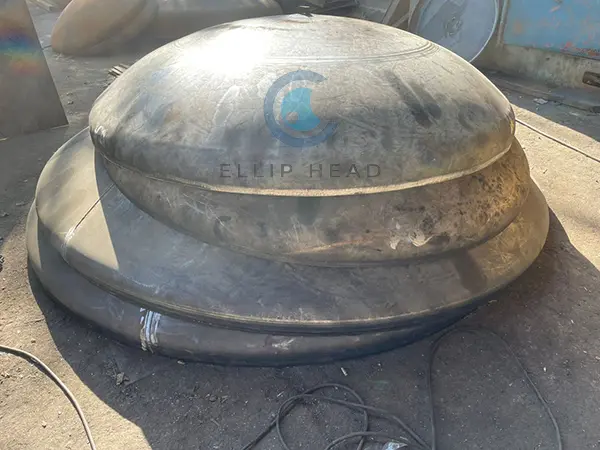

عدسی لبه دار (Torispherical Head)
عدسی لبه‌دار (Torispherical Head) که در صنعت با نام عدسی توریسفریکال نیز شناخته می‌شود، پرکاربردترین نوع عدسی در مخازن تحت فشار است. این قطعه مهندسی، با ترکیب یک بخش کروی مرکزی (Crown) و یک لبه با انحنای شدید (Knuckle)، بهترین عملکرد را در فشارهای عملیاتی متوسط ارائه می‌دهد.
تیم مهندسی ما در الیپ‌هد با رعایت استانداردهای ASME، عدسیهای لبه‌دار را با دقت ابعادی بالا تولید می‌کند:
- توزیع بهینه تنش: طراحی مهندسی شده لبهها باعث کاهش تنشهای موضعی در محل اتصال عدسی به بدنه می‌شود.
- صرفهجویی در هزینه: نسبت به عدسیهای نیمکروی، فضای کمتری اشغال کرده و فرآیند تولید آن اقتصادیتر است.
- انعطافپذیری: قابل تولید در طیف وسیعی از ضخامتها و قطرهای مختلف مطابق با نقشههای مشتری.
- دقت بالا: استفاده از دستگاههای پیشرفته پرسی برای رسیدن به شعاع انحنای استاندارد (Knuckle Radius).
| ویژگی | توضیحات |
|---|---|
| نوع عدسی | عدسی لبه دار (Torispherical Head) |
| روش تولید | پرس عدسی مخزن و لبه زنی با دستگاه تخصصی |
| متریال قابل تولید | فولاد کربنی، استنلس استیل، آلیاژی |
| استاندارد ساخت | مطابق استانداردهای رایج مخازن تحت فشار مانند ASME |
| کاربرد | مخازن تحت فشار، مخازن ذخیره صنعتی، صنایع نفت و گاز |
| امکان سفارشی سازی | تولید در قطر وش |
سوالات متداول شما در باره عدسی لبه دار
این نوع عدسی به دلیل ترکیب تاج کروی و شعاع لبه، توزیع تنش مناسبی ایجاد می‌کند و در مخازن نفت، گاز، پتروشیمی و صنایع فرآیندی کاربرد گسترده دارد.
تولید بر اساس الزامات مخازن تحت فشار مانند ASME Section VIII انجام می‌شود و شعاع‌ها و ضخامت طبق شرایط عملیاتی پروژه تعیین می‌گردد.
عدسی لبه‌دار دارای شعاع لبه مجزا (Knuckle Radius) است و معمولاً از نظر اقتصادی مقرون‌به‌صرفه‌تر از عدسی بیضوی در پروژه‌های صنعتی محسوب می‌شود.
دقت در لبه زنی عدسی مخزن نقش مستقیم در توزیع تنش و جلوگیری از تمرکز تنش در محل اتصال دارد. در مقاله لبه زنی عدسی مخزن مراحل این فرآیند به صورت کامل بررسی شده است.
بله، امکان تولید در قطر، ضخامت و متریال‌های مختلف وجود دارد و پیش از ساخت، مشخصات فنی پروژه توسط تیم مهندسی بررسی می‌شود.
