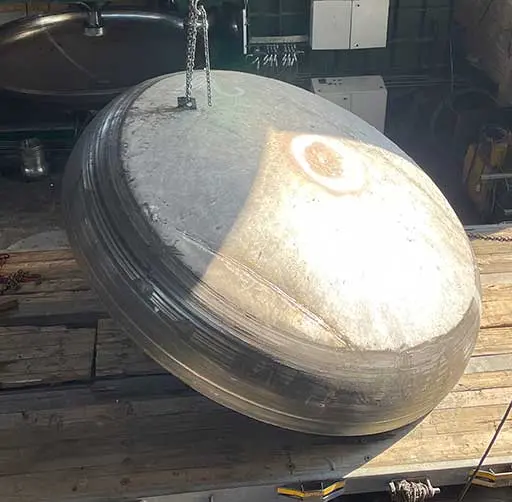

عدسی کمپرسور باد
عدسی کمپرسور باد یکی از قطعات کلیدی در ساخت مخزن کمپرسور است که وظیفه تحمل فشار داخلی و ایجاد استحکام سازه‌ای در دو انتهای مخزن را بر عهده دارد. طراحی صحیح عدسی کمپرسور تأثیر مستقیم بر ایمنی، طول عمر و عملکرد مخزن ذخیره هوا دارد.
عدسی مخزن کمپرسور معمولاً بر اساس فشار کاری، ظرفیت مخزن و استانداردهای ساخت انتخاب می‌شود و می‌تواند در ابعاد و ضخامت‌های مختلف تولید شود. انتخاب متریال مناسب و اجرای دقیق فرآیند پرس، نقش مهمی در کیفیت نهایی این قطعه ایفا می‌کند.
| مشخصات فنی عدسی کمپرسور باد | |
|---|---|
| نوع قطعه | عدسی مخزن کمپرسور |
| کاربرد | مخزن ذخیره هوای فشرده |
| متریال تولید | فولاد کربنی صنعتی |
| روش ساخت | پرس هیدرولیک سرد |
| تعیین ضخامت | بر اساس فشار کاری کمپرسور |
| کنترل کیفیت | تست ضخامت، کنترل ابعادی، بازرسی سطحی |
| قابلیت تولید | ابعاد و ضخامت سفارشی |

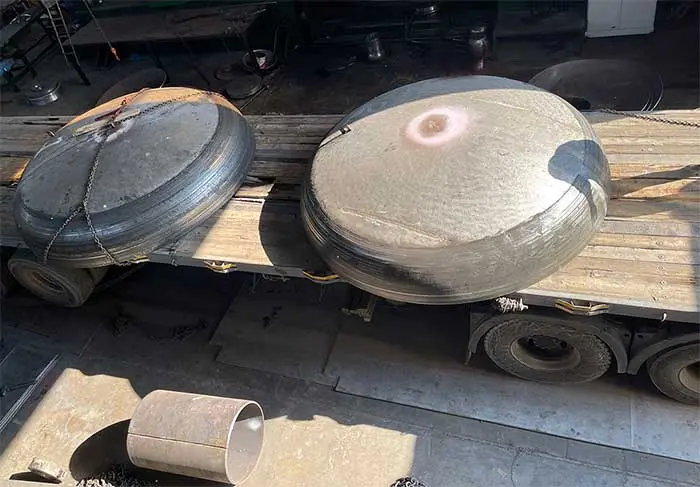

عدسی کمپرسور باد چیست و چه کاربردی دارد؟
عدسی کمپرسور، قطعه‌ای فلزی است که در دو سر مخزن کمپرسور نصب می‌شود و شکل آن معمولاً بیضوی یا بشقابی است. این قطعه باعث توزیع یکنواخت تنش ناشی از فشار هوای فشرده در مخزن می‌شود.
کاربرد اصلی عدسی مخزن کمپرسور:
- تحمل فشار داخلی هوای فشرده
- افزایش استحکام سازه مخزن
- جلوگیری از تمرکز تنش در انتهای مخزن
- افزایش ایمنی در فشارهای کاری مداوم
فرآیند ساخت عدسی کمپرسور چگونه انجام می‌شود؟
ساخت عدسی کمپرسور شامل مراحل زیر است:
- برش دقیق ورق فولادی مطابق قطر مخزن
- شکل‌دهی با پرس هیدرولیک
- اصلاح فرم و کنترل شعاع‌ها
- تست ضخامت و بازرسی ابعادی
- آماده‌سازی جهت جوشکاری به بدنه مخزن
دقت در مرحله پرس و کنترل کیفیت، مستقیماً بر عملکرد نهایی مخزن کمپرسور تأثیر می‌گذارد.
عدسی‌ها وظیفه بستن دو انتهای استوانه مخزن و تحمل فشار داخلی را دارند. بیشترین کاربرد این قطعه در صنایع زیر است:
- مخازن ذخیره هوای فشرده (مخزن کمپرسور): استفاده در انواع کمپرسورهای باد پیستونی، اسکرو و فشار قوی (از لیتراژهای کوچک ۵۰ لیتری تا مخازن صنعتی بزرگ ۱۰,۰۰۰ لیتری).
- مخازن تحت فشار کارگاهی و صنعتی: استفاده در سیستم‌های هوای فشرده کارخانجات که نیاز به ذخیره‌سازی پایدار و بدون افت فشار دارند.
- سیستم‌های پنوماتیک صنعتی: به عنوان بخش انتهایی مخازن ضربه‌گیر (Surge Tanks) برای خنثی کردن نوسانات جریانی هوای کمپرسور.
از آنجا که مخزن کمپرسور تحت فشار مداوم و نوسانی (Cyclic Loading) قرار دارد، متریال عدسی باید مقاومت تسلیم بالا و قابلیت جوشکاری فوق‌العاده‌ای داشته باشد:
- ورق‌های آلیاژی مخازن تحت فشار (A516 Gr 70 / A516 Gr 60): استانداردترین ورق برای ساخت عدسی کمپرسور باد صنعتی. این ورق به دلیل مقاومت کششی بالا و چقرمگی عالی در برابر تست‌های مخرب و غیرمخرب، بهترین گزینه است.
- ورق‌های کربن استیل ساختمانی (ST37 / ST52): برای کمپرسورهای باد سبک، کارگاهی و فشارهای کاری پایین (معمولاً زیر ۸ تا ۱۰ بار) از ورق ST37 به دلیل فرم‌دهی راحت‌تر و قیمت اقتصادی‌تر استفاده می‌شود. ورق ST52 نیز برای مخازن نیمه‌صنعتی با فشار بالاتر کاربرد دارد.
استفاده از عدسی‌های مهندسی‌شده و استاندارد (که معمولاً به روش پرس سرد و لبه‌زنی دقیق تولید می‌شوند) مزایای زیر را به همراه دارد:
- توزیع یکنواخت تنش و فشار: طراحی محدب عدسی (دیشد هَد) باعث می‌شود فشار هوای داخل مخزن به صورت یکنواخت در تمام سطوح پخش شده و از تمرکز تنش در لبه‌ها و نقاط جوشکاری جلوگیری شود.
- لبه زنی دقیق (Flanging) جهت جوشکاری آسان: ایجاد لبه (Straight Flange) استاندارد در فرآیند تولید، باعث هم‌راستایی کامل عدسی با بدنه استوانه‌ای مخزن (Shell) شده و کیفیت نهایی جوش نفوذی را تضمین می‌کند.
- ضریب امنیت بالا (Safety Factor): به دلیل فرم‌دهی اصولی تحت پرس هیدرولیک، ضخامت ورق در بخش مرکزی و انحناها دچار کاهش بحرانی (Thinning) نشده و مخزن در برابر خطر انفجار یا دفرمه شدن کاملاً ایمن است.
- طول عمر بالای مخزن در برابر پدیده خستگی (Fatigue): نوسان دائمی فشار (پر و خالی شدن کمپرسور) ایجاد خستگی در فلز می‌کند؛ استفاده از متریال مرغوب آلیاژی و ساخت دقیق، عمر مفید مخزن را تا چند برابر افزایش می‌دهد.
سوالات متداول شما در باره عدسی کمپرسور باد
از نظر ساختار کلی مشابه است، اما ضخامت و طراحی آن متناسب با فشار کاری کمپرسورهای هوا تعیین می‌شود.
بله، عدسی مخزن کمپرسور بر اساس قطر و حجم مخزن به‌صورت سفارشی تولید می‌شود.
ضخامت بر اساس فشار کاری، قطر مخزن و الزامات ایمنی محاسبه می‌شود.
معمولاً از فولاد کربنی صنعتی استفاده می‌شود که قابلیت تحمل فشار و جوشکاری مناسب داشته باشد.
عدسی کمپرسور با پرس هیدرولیک و کنترل ضخامت دقیق ساخته می‌شود. توضیحات کامل در صفحه ساخت عدسی مخزن موجود است.
